| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS/月 |

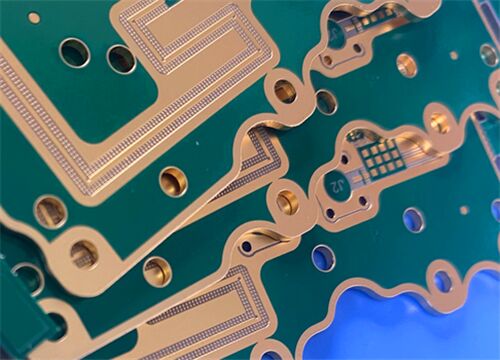

このPCBは4層ハイブリッドですロジャース RO3210回路板高周波マイクロ波用で設計されたもので,高級RO4450Fプレプレグで結合された2つのRO3210介電核を持つ対称スタックアップを採用している.1 の凝縮されたラミネーション厚さを提供する.321mm. 不対称な銅構造で構築され, 1オンス外部銅と 0.5オンス内部銅を搭載し,電流伝導と阻力性能を最適化します.緑色溶接マスクを装備し,白い上部シルクスクリーンこの多層ボードは厳格な精密製造基準に準拠しています 詳細は織物ガラス強化PTFEの特性から恩恵を受ける, 優れた機械的硬さと電気的安定性を達成し,ベースステーションインフラストラクチャ,自動車防衝突システムに適しています衛星通信端末と無線ブロードバンド設備.
PCB仕様s
| 建築物 | 詳細 |
| 基礎材料 | プレミアムハイブリッドスタックアップで,RO3210織物ガラス強化PTFEとRO4450F結合プレプレグを組み合わせ,優れた機械的硬さと安定した高周波電気性能のために設計された |
| 層数 | 4 層 工業級の多層PCB 複雑なマイクロ波とRF通信回路に合わせた |
| 板の寸法 | 95mm × 98mm (1PCS) 狭い寸法許容量で製造 |
| 完成した圧縮厚さ | 1.321mm 強化されたラミネーション厚さ,構造的な強度を高め,複雑な作業条件下でボードの変形に抵抗する |
| 銅の重量 | 外部銅:完成したホイル1オンス 内部銅:完成したホイル0.5オンス |
| 表面塗装 | 二重銀と金複合塗装,優れた酸化耐性,優れた溶接性,安定した高周波伝導性 |
| シルクスクリーンと溶接マスク | 上部:緑色 溶接 マスク + 白色 シルクスクリーン; 下部:緑色 溶接 マスク 無 シルクスクリーン. 絶縁 保護 コーティング は 耐久 性 と 耐腐蝕 性 を 向上 さ せる |
| 特別構造 | 制御深さスロット (上から内層1); 1-3 層ブラインドビアス. 洗練された無線周波数回路レイアウトのためのカスタム精密加工 |
| 品質 テスト | 連続性およびインピーダンスの100%の試験が輸送前に実施され,一貫した電気性能を保証する |
PCB スタックアップ 構成
| スタックアップシーケンス | 材料と厚さ 説明 |
| 銅層1 (外側) | 1オンス 銅 厚い外側の銅ホイルは,高周波マイクロ波信号の安定した送信を確保します |
| ダイレクトリック 1 | 0.508mm ロジャース RO3210 精製された機械的な強度を持つセラミックで満たされたPTFEで強化された織物ガラス |
| 銅層2 (内側) | 0.5オンス銅 軽量な内部の銅 密集した複雑な内部の回路痕跡のために |
|
ダイレクトリック 2
|
0.102mm RO4450Fプレプレグ (合計0.2mm) の2枚,信頼性の高いインターレイヤー粘着とラミネーション安定性を提供するプレミアム結合材料 |
| 銅層3 (内側) | 0.5オンス銅 対称的な内部の銅の配置で,インピーダンスの均等な分布 |
| ダイレクトリック 3 | 0.508mm ロジャース RO3210 強化された介電性コア |
| 銅層4 (外側) | 1オンス 銅 重厚な外側の銅層は,卓越した表面伝導性と溶接性能を提供します |
アートワークの形式とコンプライアンス規格
アートワークフォーマット: Gerber RS-274-X で提供され,精密な多層製造と普遍的なデータ互換性を可能にする業界標準のフォーマットです.
品質基準: IPC-Class-2基準を満たし,産業用RF通信ハードウェアの長期的運用耐久性を保証する.
利用可能性: 国際的な産業調達と通信技術プロジェクトを支援するために,世界規模の海運が利用可能である.
ロジャース RO3210 基板の導入
RO3210は,Rogers RO3200TM高周波材料シリーズに分類された高性能織物ガラス強化セラミックで満たされたPTFEラミネートです.クラシックなRO3000®シリーズのアップグレードされたバージョンとして機械的な安定性が劇的に向上し 優れた電気特性も保持していますこの先進的な電解材料は,細線エッチング精度のための非織物PTFEの超滑らかな表面と織物ガラス複合材料の頑丈な構造強さを組み合わせます洗練された多層RFPCB設計に最適です
ISO 9002認証の品質管理システムで製造されたRO3210は,従来のPTFE製造ワークフローと完全に互換性があります.2 と 0 の低い消耗因数.0027超安定な低損失特性を保持する 微波周波数帯全体で 銅に匹敵する熱膨張係数と優れた次元安定性この基板は,エポキシハイブリッドラミネーションと高産量の大量商業生産に非常に適しています.
主要な材料パラメータ
| パラメータ | 仕様と注意事項 |
| 変電常数 (Dk) | 10.2 @10GHz,高変電常数により,コンパクトな小型化無線周波数回路設計が可能 |
| 消耗因子 (Df) | 0.0027 @10GHz,最小の電解負荷が低衰弱マイクロ波信号伝送を保証する |
| 強化型 | 繊維ガラスの強化で,ボードの硬さや機械操作性能を効果的に向上させる |
| 表面の滑らかさ | 超滑らかな表面は,高精度ミニチュア回路のための細線エッチング耐性を達成します |
| 拡張係数 | 銅同期内平面CTE,熱ストレスを軽減し,SMT組立の信頼性を向上させる |
| 認証 | 標準化され一貫した品質管理のためのISO 9002認定製造システム |
主要 な 益
ロジャース RO3210は 複雑な多層高周波回路に 専用技術的なメリットを提供します
- 織物ガラス強化により構造の硬さが強化され,生産処理が簡素化される
- 一貫した電気的および機械的性質は,複雑な多層RF構造に適応
-銅とマッチしたCTEは熱変形を最小限に抑え,安定したSMT溶接性能を確保
エポキシプレグとの優れた互換性により,多様なハイブリッドスタックアップPCB設計がサポートされています.
- 表面の滑らかさにより,コンパクトな小型回路に超微細な痕跡が刻まれます
- 費用対効果の高い原材料と高生産率 総卸売製造コストが低い
典型的な用途
この高性能RO3210ハイブリッドPCBは,自動車,通信,衛星,ブロードバンド産業に広く使用されています.
- 自動車用抗衝突検出システムとGPS定位衛星アンテナモジュール
- ワイヤレス電信インフラストラクチャとセルラーベースステーションのトランシーバーハードウェア
- 短距離無線通信と信号伝送のためのマイクロストライプパッチアンテナ
- 直接放送の衛星受信機とケーブル通信のデータリンク送信機器
- リモートインテリジェントメーター読み取りデバイスと高周波電源バックプレンの回路
-LMDS通信システムと長距離無線ブロードバンド通信端末
|
|
